1引言

1.1選題背景及研究意義
現今的鐵路控制系統，列車指揮和行車控制系統等系統的設備大量使用了微電子控制，為了不對這些系統造成干擾，就要消除室內及鐵路沿線各電氣設備與接地極的電位差，以保證電氣系統的穩定可靠運行；同時，為減少雷電對控制設備的影響，使大量的雷擊電流在侵入控制設備前就能被迅速有效地釋放。綜合貫通地線的出現解決了上述問題，它是一種將鐵路系統上電氣設備統一接地的電纜，使得在很大范圍內的鐵路電氣設備的接地電位保持一致，消除了由接地電位差引起的不平衡電流，快速消除了各種電磁干擾，并且迅速釋放了雷擊電流，實現了對人員及設備的安全的有效防護。在鐵路上使用綜合貫通地線己經得到了鐵路電務同行的廣泛認可[1]。
綜合貫通地線內部的芯線為銅質材料，由于其價格昂貴，而且貫通地線在一般情況下帶電很小，一些不法分子利用此點想盡辦法從電纜溝里將貫通地線抽出或割斷。尤其在鐵路沿線的橋粱及隨道區段，綜合貫通地線無法埋地鋪設，使得上述現象頻繁發生。失去綜合貫通地線會對列車的行車安全造成極大的威脅，因?yàn)殍F路上所有電氣設備都是連接到綜合貫通地線上，一旦被抽出或割斷就會失去其所有的防護功能。有分析表明，如果某一區段的綜合貫通地線被割斷，則原本應該流過貫通地線的電流會先經過電纜再流向貫通地線，導致了該區段中因電纜電流過大而燒毀。為了防止上述危險的情況發生，就需要在鋪設貫通地線時同時安裝監測裝置并設計有效的貫通地線監測方案，使得一旦貫通地線被盜，相關人員能在第一時間趕往現場對被盜處進行重連，以保證列車的行車安全。
.......................................

1.2國內外研究現狀及發展趨勢
由于我國國情的特殊性，鐵路綜合貫通地線被盜的現象在我國較為常見，但是針對該問題的研究卻很少。所以這里綜合了國內外的電力行業對電纜的監測及對貫通地線的監測防盜所做的研宄，其中幾個比較有代表性的研宄成果如下：
(1)電壓電流檢測法
通過監測電纜中流過的電流和電壓來判斷該電纜是否處于正常工作的狀態，如果監測的數據顯示電纜上有電壓但是沒有電流，就可以判斷被監測的電纜發生了損壞或被盜的情況[2]。
對于貫通地線的監測，本方法的弊端在于其只適合監測長期通電的電纜，而鐵路綜合貫通地線是多點接地的，其上的電壓及流過的電流與接入它的電氣設備的工作情況和列車的運行情況有關，所以電壓電流檢測法不能直接應用于對貫通地線的監測。
(2)電容探測法
利用一對空置電纜，將其終端短路，始端接入一諧振振蕩器。在這對空置電纜未受到損壞時，不會引起諧振振蕩器的振動。而當這對空置電纜被截?cái)鄷r(shí)，該對電纜就成為了電容量大小與截?cái)辔恢糜嘘P(guān)的電容，此時諧振振蕩器輸出信號的頻率與其電容量大小相關。利用輸出信號的頻率和電容量大小的關系進行計算，就可以相對準確地得到空置電纜被截?cái)嗟奈恢肹2]。這種方法的弊端在于需要添加一對額外的空置電纜，增加了成本上的負擔。并且現有的鐵路綜合貫通地線一般只有一根銅芯線，再無額外的空置電纜，實現起來也有很大難度，所以此方法也不能直接應用于對貫通地線的監測。
(3)電流傳感器配合
GSM短消息的監測方案該方法是在不接觸綜合貫通地線的情況下，將監測裝置上的無源電流傳感器環套在貫通地線上，傳感器上的感應電流大小隨貫通地線上流過的電流的變化而變化。將感應電流信號轉換為電壓信號，再通過A/D轉換器變成數字信號輸入到監測裝置的微處理器中。微處理器經過運算將輸入的信號還原為真實的貫通地線電流大小數據，并通過GSM短消息將監測數據及時發送到遠程監控微機。這種監測裝置在貫通地線沿線多點鋪設，這樣若只有某一監測點發來的數據為0，而其他監測點正常時，即可判斷該點處貫通地線出現了損壞或盜竊[3]。
該方案是專門針對貫通地線監測而提出的，基本實現了對貫通地線狀態的有效監測。不過該方案實際應用起來依然有著一定的弊端，比如GSM模塊的耗電量較大，若沒有有效的功耗管理就需要頻繁地為設備更換電源，極大浪費人力；再者一些遠離基站的鐵路沿線或險道內并沒有GSM網絡的覆蓋或信號微弱，在這樣的條件下監測數據能否有效且及時地發送到遠程監控微機就成了問題。
...............................

2無線傳感器網絡概述
無線傳感器網絡性能主要為穩定性高，發送延遲低，接入延遲低，吞吐量高等等，而其中最為關鍵的性能為低功耗。由于無限傳感器節點設備的工作環境較為惡劣、更換電源比較困難，所以最大限度降低它的功耗就顯得非常關鍵。另外，由于無線傳感器網絡沒有統一的控制中心，節點設備也都是分布式工作的，因此無線傳感器網絡的性能主要取決于各節點設備的性能。但是由于節點設備易受周圍環境影響，再加上對功耗嚴格的限制，這些特性也給無線傳感器網絡的傳輸協議設計帶來了諸多挑戰。

2.1無線傳感器網絡概述
近些年來，無線傳感器和無線通信的技術突飛猛進，無線傳感器網絡技術也隨之迅速發展，現在的很多企業和科研機構都會使用一些成本很低的傳感器來做監測并取得需要的數據信息，進而進行更深入的研究和預測。通過這樣的方式可以避免由于人們親身去獲取數據所帶來的危險。當然，人們使用無線傳感網絡的時也需要考慮它自身的一些限制，比如有限的能量資源供應，有限的信道資源等等。下面就對無線傳感器網絡的結構特點及協議特點進行介紹。
2.1.1 無線傳感器網絡的結構特點
無線傳感器網絡是由許多個傳感器節點設備組成的監測區域、負責收集并處理數據的中心節點設備以及后臺與之相關的處理部分組成，它們協同工作，共同完成對網絡的監測和對數據的收集等任務。在無線傳感器網絡中，節點設備用來收集監測的數據信息，然后把信息發送給中心節點設備，最后中心節點通過因特網將收集的數據發送給遠程微機。
節點設備是無線傳感網絡的關鍵組成部分，它要負責完成所有的數據監測和采集，如果節點設備失效，嚴重時可能會造成整個網絡的崩潰。節點設備是一個包括傳感器、微處理器和功耗管理模塊的嵌入式系統設備。無線傳感器網絡最大的特點就是監測區域內的節點數量巨大，這也就要求了節點設備的成本要相對較低。所以，節點設備的運算能力、通信能力和數據儲存能力也相應較低。一個無線傳感器網絡就是由許多這樣的節點設備組成，因此相較其它的無線通信網絡，無線傳感器網絡有著自身的一些特點，如節點設備數量巨大、功耗被限制較低、網絡拓?fù)浞绞阶兓�靈活，并且網絡是由自組織方式構成的，可以自主配置和自主維護[4]。
................................

2.2IEEE802.15.4/ZigBee 協議概述
IEEE802.15.4/ZigBee是一個新興的無線傳感器網絡協議標準，現在已經在各種實際需求中有了廣泛的應用。它主要的特點是傳輸距離短，傳輸速率低。IEEE802.15.4/ZigBee技術的基礎是ffiEE802.15.4部分，正EE802.15.4處理的是物理層協議和MAC層協議。后來ZigBee聯盟成立，ZigBee聯盟標準化了協議的網絡層和API，同時還開發了協議的安全層。IEEE802.15.4/ZigBee協議具有簡潔緊湊、功能實現簡單的優點，因此在許多行業都得到了廣泛應用。完整的ffiEE802.15.4/ZigBee協議模型如圖2-2所示。

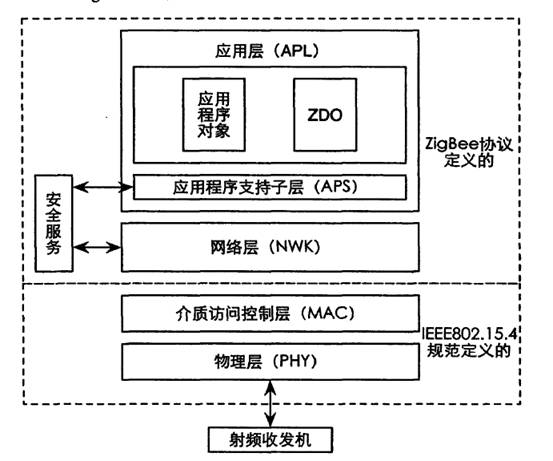

圖2-2 IEEE802.15.4/ZigBee協議模型示意圖
Figure 2-2 The System Structure of IEEE802.15.4/ZigBee Protocol
由圖 2-2 可知，IEEE802.15.4/ZigBee 協議是由 ffiEE802.15.4 小組和 ZigBee 聯盟兩個組織共同制定完成的協議規范-其中IEEE802.15.4小組主要負責制定MAC層和物理層標準，而ZigBee聯盟則負責制定網絡層、應用層和安全層等標準。下面就對物理層、MAC層、網絡層以及應用層的功能進行簡單介紹。
2.2.1 物理層（PHY)
2.2.1.1物理層概述
物理層（PHY)定義了無線信道的接口，為物理層的數據和管理提供了相關服務。物理層（PHY)的數據服務主要負責在無線信道上對數據的收發，物理層(PHY)的管理服務主要負責對一個由物理層的有關數據構成的數據庫進行維護。
物理層的數據服務功能包括以下五個方面：
(1)激活和休眠射頻收發機；
(2)檢測信道能量；
(3)檢測接收到數據的鏈路質量指示；(4)對空閑信道的評估；(5)無線收發數據。
(4)對信道能量的檢測為網絡層提供了選擇信道的依據。它主要是對目標信道中的信號功率強度進行測量，由于能量檢測不具備解碼功能，所以檢測的結果是同時包含信號和噪聲功率的總功率。
對空閑信道的評估是用來判斷信道是否處于空閑狀態。IEEE802.15.4規范定義了三種空閑信道的評估方式：第一種是判斷信道的信號能量大小，當信號能量大小低于某一設定的限值就會認為該信道空閑；第二種是判斷信道中無線信號的兩方面特征，即載波頻率和擴頻信號的特征；第三種是對前兩種方式的綜合，同時對信號強度大小和特征進行檢測，來判斷信道是否空閑。
.................................

2.2.1.2物理層載波調制和DSSS技術
物理層定義了兩個標準和三個載波頻段用于無線收發數據，三個頻段分別為868MHz、915MHz和2.4GHz。這三個載波頻段共提供了 27個信道：其中868MHz頻段有1個信道，915MHz頻段有10個信道，2.4GHz頻段有16個信道。具體的頻率和信道分配示意圖如圖2-3所示。

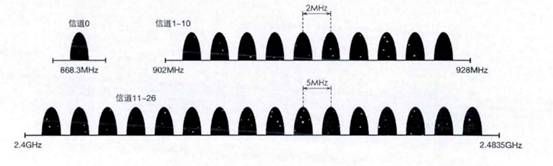

圖2-3頻率和信道分配示意圖
Figure 2-3 Distribution Channel and Frequency

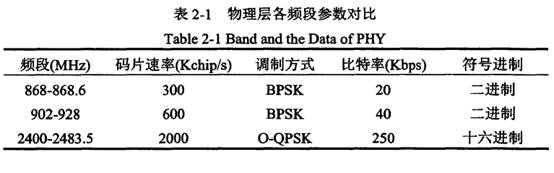

物理層三個載波頻段都使用了直接序列擴頻(DSSS)技術，物理層數據包格式也都相同，而其區別在于傳輸速率、調制方式和頻碼片速率的不同。詳細見下表 2-1:

...............................

3 基于IEEE802.15.4/ZigBee協議的多信道MAC方案設計......................12
3.1無線傳感器網絡MAC協議概述..............................12
3.1.1無線傳感器MAC協議的分類.........................................12
3.1.2無線傳感器MAC協議所面臨的問題..............................13
3.2IEEE802.15.4/ZigBee 協議的接入機制.................................14
3.2.1時隙CSMA/CA機制介紹....................................14
3.2.2非時隙CSMA/CA機制介紹...................................16
3.3 隱藏終端和暴露終端.................................18
3.3.1 隱藏終端.............................18
3.3.2暴露終端...........................19
3.4 基于IEEE802.15.4/ZigBee的多信道MAC方案設計........................20
3.4.1基于IEEE802.15.4/ZigBee的網絡拓?fù)浣Y(jié)構設計...........................20
3.4.2基于IEEE802.15.4/ZigBee的多信道分配方式設計......................24
3.4.3基于CSMA/CA的自適應MAC接入機制設計......................................32
3.5 本章小結....................................36
4  基于無線傳感器網絡的貫通地線監測方案.............................38
4.1單點監測設備.................................38
4.1.1數據采集部分................................38
4.1.2數據發送部分...................................39
4.2 網絡拓?fù)浣Y(jié)構.................................39
4.2.1鐵路貫通地線沿線的場景特點.........................40
4.2.2網絡拓?fù)浣Y(jié)構的設計...............................40
4.3 定時休眠機制......................................41
4.4 數據傳輸格式設計..................................41

4.4.1 ZigBee協議棧數據包格式................................41
4.4.2 ZigBee協議各層幀格式分析.............................43
4.4.3 APS凈荷數據格式的設計.................................45
4.5 本章小結................................................48

5 IEEE802.15.4/ZigBee協議的抗電磁干擾能力分析

在對貫通地線的實際監測中，設備會遇到各種各樣的同頻電磁干擾，其中的干擾源主要以Wi-Fi和電氣化鐵道的射頻干擾為主。對于Wi-Fi的電磁干擾，可以通過建立網絡時對可用信道掃描，選擇無干擾的最佳信道搭建網絡以避免使用被Wi-Fi占用的信道。再通過第三章中提到的MAC層的CSMA/CA信道接入機制，即接入信道前對信道進行掃描，待信道空閑且無干擾時再接入進行數據傳輸，保證避幵了 Wi-Fi干擾的同時，也減弱了網絡內的干擾和沖突。
而對于電氣化鐵道的射頻干擾，首先要分析一下其干擾的特性。電氣化鐵路上弓網離線等問題引起的無線電磁干擾大致可以分為穩態和脈沖兩種類型。電氣化射頻的脈沖干擾幅度較高，但持續時間相對較短，通常在1μs之內。而穩態電磁干擾的幅度可以參考EN50121-2[22]中鐵路系統對外界電磁發射限值的要求，由于目前規定的電磁頻率上限為IGHz，而2GHz頻段并未設要求，而且對應的測試點距軌道中心有10m的距離。這里，依據該標準中的限值曲線進行合理的推算，得出在30MHz時場強大小限值數據為lOOdB V/m，每10倍頻率下降20dB，貝ij在ZigBee工作頻帶3GHz附近的場強大小約為60dBPμV/m (相當于ImV/m)。
從信噪比指標上看，IEEE802.15.4標準中規定2.4GHz無線設備的接受靈敏度最小值為-85dBm(本方案所使用的設備靈敏度為-97dBm)，相當于l0dBμV/m(3.16/μV/m)。ZigBee模塊的信噪比為86.5dB，由上文可知環境中的干擾場強為60dBμV/m。由以上數據計算可知，ZigBee設備的信噪比及靈敏度指標滿足在電氣化鐵路穩態電磁干擾環境下正常使用。除此之外，ZigBee協議自身也有著一些非常有效的抗同頻電磁干擾的措施，對環境中的穩態電磁干擾及脈沖電磁干擾都可以從容應對，下面就對MAC層的差錯校驗編碼十六位CRC校驗以及物理層的直接序列擴頻通信方式進行詳細分析。5.1十六位CRC校驗的抗干擾性能分析
在本文上一章中提到過，在IEEE802.15.4/ZigBee協議的MAC層數據格式包含了傾校驗序列（FCS)，其使用的就是一組十六位的循環冗余校驗碼（CRC-16)，生成多項式為：g(x)=xi6+xi2+x5+l。CRC校驗是信息通信領域中最常用的差錯校驗編碼，其目的在于對傳輸?shù)臄?shù)據進行檢驗，若發現數據在傳輸過程中出現誤碼，則對出現誤碼的頓進行重傳，通過這樣的方式也可在一定程度上抵抗電氣化鐵路環境下的穩態及脈沖等電磁干擾。
..............................

6總結與展望

6.1總結
本論文首先提出了一種基于IEEE802.15.4/ZigBee協議的無線傳感器網絡多信道MAC方案，意在解決在無線傳感器網絡中長期存在的隱形終端和暴露終端等問題。而后針對我國鐵路綜合貫通地線屢屢被盜這一問題，使用DEEE802.15.4/ZigBee協議的無線傳感器網絡技術設計了一種對貫通地線的監測方案。該方案解決了對綜合貫通地線的丟失或損壞無法及時得知和維修的問題，保證了列車的行車安全，同時使用無線傳感器網絡的方案解決了過去的監測方案在實際實施中的一些弊端，為方案今后的真正應用打下了堅實的基礎。最后對IEEE802.15.4/ZigBee協議的抗電磁干擾性能進行了分析，并通過仿真證明了其可靠性完全可以勝任對貫通地線的監測。
本論文的主要研究成果如下：
(1)基于IEEE802.15.4/ZigBee協議提出了一種使用分簇網絡拓?fù)浣Y(jié)構的多信道MAC機制，從理論上解決了無線傳感器網絡一直以來存在的隱形終端和暴露終端等問題；
(2)根據鐵路綜合貫通地線的現狀，提出一種基于IEEE802.15.4/ZigBee協議的無線傳感器網絡貫通地線監測方案，并就監測設備、網絡拓?fù)浣Y(jié)構、定時休眠機制及數據傳輸格式幾方面對方案進行了詳細的設計；
(3)通過理論數據分析和Simulink仿真分析兩方面對BEEE802.15.4/ZigBee協議的抗干擾性能進行了分析，證明了其數據可以在電氣化鐵路環境的電磁干擾下可靠傳輸。
...........................
參考文獻（略）
