[摘要] 永磁電機的設計不同于傳統電機，目前最流行的方法是場路結合的計算方法，因此利用有限元方法對電機關鍵參數進行準確計算尤其重要。給出永磁電機空載漏磁系數的簡單工程算法；利用傅利葉分解，給出通用的計算極弧系數的計算方法；分析不同氣隙處氣隙磁密波形，得出氣隙位置的選擇對計算氣隙系數影響較小的結論，進而給出氣隙系數簡單工程算法。

關鍵詞  永磁電機 計算極弧系數 空載漏磁系數 有限元 氣隙系數 機電工程論文

0 引言

隨著稀土永磁材料釹鐵硼性價比的不斷提高，永磁電機在各行業中得到了廣泛應用。永磁電機由永磁體（其磁導率與空氣基本相同）提供磁場，其磁極結構形式多樣，磁場分布也隨磁極結構的不同而差異較大。傳統電機拓撲結構較單一，且經驗修正比較成熟，因此電磁設計時采用路的計算方法是可行的；而永磁電機拓撲結構比較復雜，且經驗修正存在不足，因此電磁設計時采用路的計算方法常導致磁路計算偏離較大。但是，對于永磁電機設計，如果僅采用場的計算方法，那么在實際仿真過程中會因受單元剖分、邊界條件施加等不確定因素影響而往往難以實現。鑒于以上原因，目前設計永磁電機時普遍采用場路結合的計算方法，即將電機的關鍵電磁參數用有限元的方法計算后再代入路算。這樣，計算得到的電機電磁參數比較準確，從而可使設計出的永磁電機的性能更加滿足應用要求。

本文以研制的3.2MW高速永磁風力發電機為基礎，對漏磁系數、計算極弧系數、氣隙系數進行分析，并給出永磁電機關鍵電磁參數工程應用的計算方法。

1 有限元模型的建立

電機額度功率為3.2MW；額定電壓為690V；額度轉速為1000r/min；極數為10；永磁體厚為10mm；氣隙長度為4mm；槽數為90；軸向長度為950mm。由于電機具有對稱性，因此只需選取1/10模型進行計算，建立有限元模型。該電機一個極的模型如圖1所示。

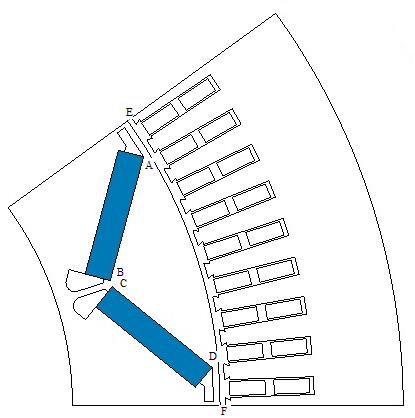

圖1 電機的有限元模型圖

電機電磁場分析采用的電磁場理論基于麥克斯韋方程組，以復數形式表示為：

                （1）

因區域內包含電流，故麥克斯韋方程可進一步轉化為用矢量磁位表示的泊松方程[1]。由于電機定子外徑及轉子內徑邊界滿足第一類齊次邊界條件，因此左右邊界可設置成相互對稱。于是，磁場的泊松方程邊值問題可描述為：

 （2）

2 空載漏磁系數的計算

永磁電機的空載漏磁系數是永磁電機設計的一個關鍵參數，主要受電機轉子磁極結構形式以及電機的飽和程度和氣隙長度等因素的影響。空載漏磁系數反映了空載時永磁體向外磁路提供的總磁通的有效利用程度�？蛰d漏磁系數定義為：

                  （3）

即永磁體提供的總磁通與進入電樞的氣隙主磁通之比。但是，三維場的計算將增加工程人員的工作量，且不容易掌握，可以說漏磁系數的計算是永磁電機設計的一個難點；同時受計算機等資源的限制，較難實現。由文獻[2]可知，在工程上，可將漏磁場的三維求解轉化為求解兩個二維電磁場。其中一個為極間漏磁，存于轉子鐵芯的軸向泛圍，與轉子的磁極結構形式的選擇關系較大，此處將極間漏磁系數定義為；另一個為端部漏磁，位于轉子鐵芯端部，主要與電機的飽和程度、氣隙長度等因素有關，此處將端部漏磁系數定義為。因而總的漏磁系數為：

                  （4）

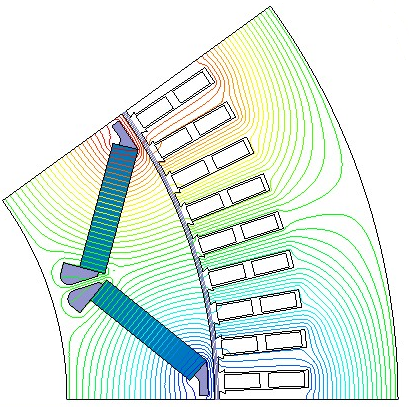

圖2 磁力線分布圖

2.1 極間漏磁的計算

永磁體提供的磁力線如圖2所示，電機的主磁場由永磁體提供。極間漏磁磁場的平行平面場域如圖1所示，采用磁矢位A求解。通過磁場計算，可得到場域中各點的磁矢位。極間漏磁系數為：

 ＝ =1.19

式中，為點的矢量磁位，Wb/m。

2.2 端部漏磁的計算

端部漏磁系數的計算較為復雜，文獻[2]介紹了端部漏磁的計算方法，近似認為單位端部漏磁系數不隨電樞鐵芯長度變化，即可將視為常數；當定子與轉子等長，即永磁體軸向無外伸時，受其它參數的影響很小。，將其代入端部漏磁系數計算式:

            （5）

式中，為電機的軸向長度，950mm。

得�？梢姡�電樞鐵芯較長時，端部漏磁系數可忽略不計，即電機的空載漏磁系數。

3 計算極弧系數的計算

永磁電機的計算極弧系數是永磁電機設計的另一個關鍵參數，定義為氣隙磁場平均磁密與最大磁密之比，其大小與電機轉子磁極結構、電機飽和程度、永磁體充磁形式等有關。在工程上，常用查表及查曲線的方式來選取電機的計算極弧系數，但是這種方式所選取的值分散性較高且準確性較差。用解析方法，參照傳統的計算公式，求取的計算極弧系數需要忽略某些因素，準確性較低。隨著有限元軟件性能的提高，可采用電磁場數值分析方法準確求解計算極弧系數[3,4]，且計算方法簡單、直觀。

要確定計算極弧系數，首先要計算出一個極距內氣隙磁密徑向分量的分布（如圖3所示），其求解的數學模型同式（2）。計算出一個極距內的氣隙磁密徑向分量的分布后，就可以根據永磁電機的計算極弧系數定義求出其值。

                  （6）

式中，為平均氣隙磁密，T；為最大氣隙磁密，T。

       （7）

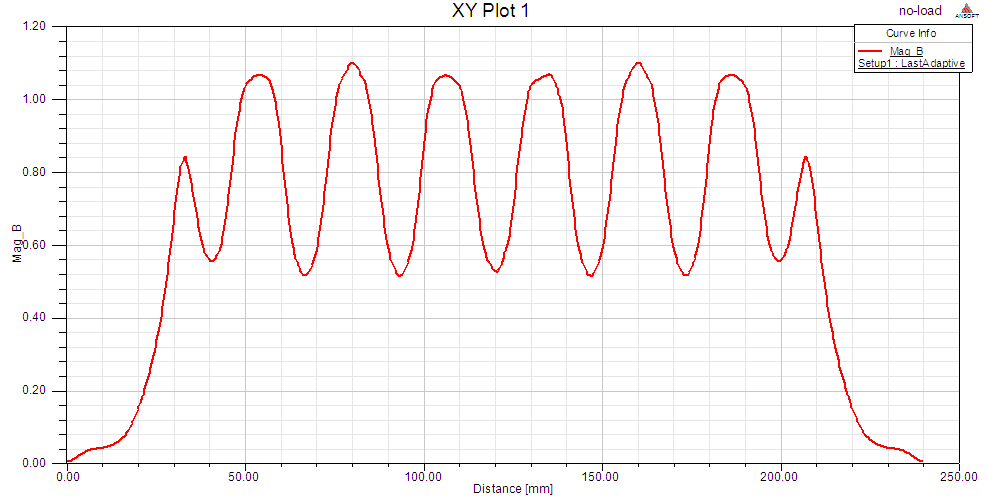

圖3 氣隙磁密徑向分量的分布曲線圖

由圖3可知，受定子開槽的影響，氣隙磁密波形為帶有脈動的平頂波。由于任何一個波形都由無數條幅值不等的各次諧波疊加而成，因此對氣隙磁密進行傅立葉分解后，通過選取來構造平頂波。將圖3的氣隙磁密進行傅立葉分解，得到諧波分析圖，如圖4所示。

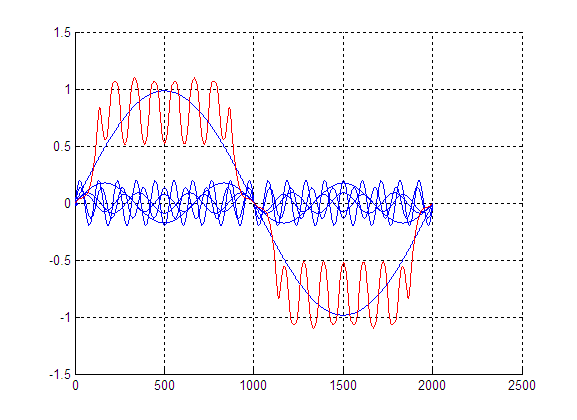

圖4 氣隙磁密諧波分析圖

疊加基波、3次諧波、5次諧波，有：

  （8）

構造出的平頂波如圖5所示，此時可讀取

 T。

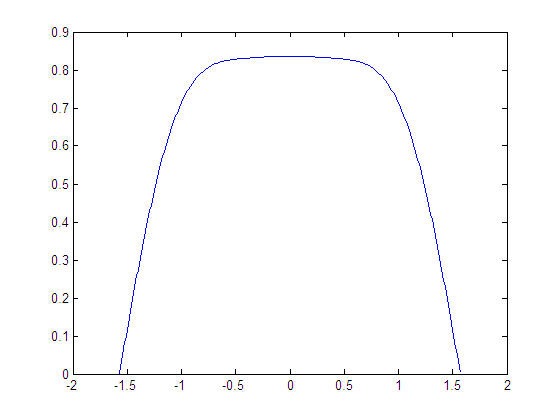

圖5 構造的氣隙磁密波形圖

再將圖5波形數據代入式（7），可得到T，故。

先對氣隙磁密進行傅立葉分解，再選取合成構造平頂波的方法，適用于各種磁極結構電機的計算極弧系數的計算。

4 氣隙系數的計算

定子開槽使氣隙磁阻不均，并且槽口的存在又使氣隙磁阻增加、槽口處的磁通量減少，因而氣隙磁通減少。為維持主磁通為既定值，則齒頂處氣隙最大磁密必須由無槽時的增加到。氣隙系數定義為：

           （9）

對于傳統的氣隙系數路算方法，文獻[5]已給出，但公式較復雜。利用電磁場計算氣隙系數則相對更直觀、更準確。氣隙不同位置的氣隙磁密波形圖如圖6所示。

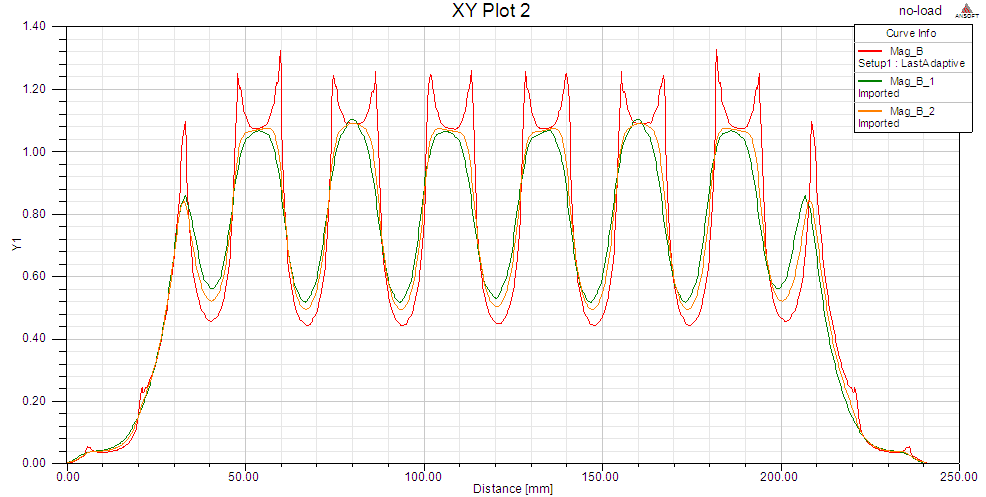

圖6 氣隙不同位置的氣隙磁密波形圖

由圖6可知，Mag_B有突變，波動較大，為靠近定子側的氣隙磁密波形；Mag_B_1波動較小，為靠近轉子側的氣隙磁密波形；Mag_B_2為氣隙中間位置的氣隙磁密波形�？梢�，雖然所取位置不同，波形變化較大，但是在忽略波形畸變的情況下，的值基本相同，為1.06T，將其代入式（9）得 1.26。

5 結束語

通過計算機仿真，利用有限元分析方法對永磁電機設計應用的空載漏磁系數、計算極弧系數、氣隙系數等進行計算，并給出上述參數的通用算法。該方法在3.2MW高速永磁風力發電機研制過程中得到了實際應用。型式試驗表明，電機的各項電磁性能與設計值基本吻合，完全滿足用戶技術要求。

參考文獻

[1]吳杰,解錦輝,任修明.用ANSYS分析計算盤式永磁電機二維電磁場[J].船電技術,2003(1):17～19

[2]王秀和,王興華,劉玉慶,等.永磁電機漏磁系數的確定[J].微電機,1999(4):48,49

[3]王秀和.永磁電機[M].北京:中國電力出版社,2010
