【摘要】 本工程項目基地位于廣州市珠江新城核心商務區,總用地面積31084.96m~2,總建筑面積44.8萬m~2,塔樓總高度432.0m。作為廣州的地標建筑,建筑的環境友好設計十分重要,整個設計過程中一直貫徹以人為本及可持續發展的設計理念,低碳、綠色、節能及環保是貫徹整個給排水設計過程的主線,力保設計成果達到節能、節水、節材、節地、環保及技術創新的多重設計目的。本工程設計中運用綠色、低碳、環保的新技術、新方法,并取得了如下成果:1、采用承壓水罐及備用加壓系統合并的生活給水前置系統,可充分利用市政管網余壓,節能降耗,日節省電量1530kw·h,年節省電量558500kw·h;2、空調冷凝水回收再利用,節省空調補水量21.7%;3、采用熱水支管循環技術,即將熱水循環水管接至用水末端。當用水器具開啟時即可使用到熱水,與一般的立管循環系統比較,可大大提高使用的舒適性,可以減少因放掉冷水所浪費的水,節水率約5%,年節水量3500m3;4、空調余熱的回收利用,并用作生活熱水系統的熱源之一,日節省電量6568kw·h,年節省電量2397300kw·h;5、地下室衛生間采用真空排水系統,系統密閉,無氣味溢出,減少環境污染物的意外排放量,年節水約69000m3;6、屋面采用滿管壓力流排水系統,克服重力流排水系統的雨水立管多、管徑大的缺點,減少材料的耗用,提高環境效益,較重力流排水系統節省不銹鋼管材約7噸,折合人民幣216萬元;7、消防水滅火系統優化設計,采用常高壓、臨時高壓混合型消防給水系統,提高系統的可靠度及安全度。

第一章 緒論

1.1 工程概況

根據廣州市規劃局關于珠江新城的總體規劃，廣州市計劃在該商務區內建設兩座超高層標志性建筑——“雙塔”，“西塔”是其中的一幢。作為廣州的地標建筑，建筑的環境友好設計十分重要，整個設計過程中一直貫徹以人為本及可持續發展的設計理念，各系統綜合采用國內、外建筑給排水的最新技術，低碳、綠色、節能及環保是貫徹整個給排水設計過程的主線，力保設計成果達到節能、節水、節材、節地、環保及技術創新的多重設計目的。

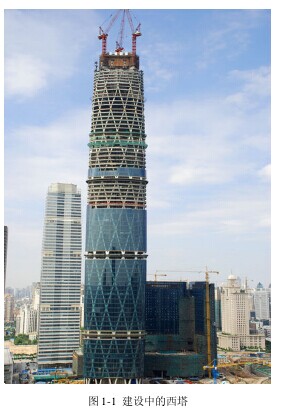

 廣州珠江新城西塔項目基地位于廣州市珠江新城核心商務區J1-2、J1-5地塊，總用地面積 31084.96 ㎡,塔樓總高度432m（不含直升機平臺高度），總建筑面積452863.0㎡，計算容積率面積345624.0㎡，容積率11.11，建筑密度39.9%，綠地率 31.2%，設有地下停車位1739 個。卸貨車位 13 個，臨時車位 9 個。是多種功能的綜合體。主要功能包括:智能化超甲級寫字樓、白金五星級酒店、套間式辦公樓、多功能會議展覽廳、超高檔商場（國際名牌旗艦店）。雙塔的造型設計仿佛是兩塊柱狀玻璃水晶體，為凸顯東西雙塔的孿生性，它們以近似對稱的形態分列珠江新城廣場中心綠地的兩側，連接北面的商業貿易中心和南面的珠江，延續廣州新的城市軸線。西塔建成之后將成為廣州市重要的地標性建筑，工程建設中的西塔外觀,如圖1-1。

1.2 設計依據

1.2.1《廣州越秀城建“西塔”建設工程設計任務書》

1.2.2《廣州市城市規劃審批技術標準與準則》

1.2.3 廣州市建設委員會文件 穗建標[2000]202 號。關于印發《工業與民用工程建設項目初步設計報審規定》的通知

1.2.4 a.穗規函[2006]353號-關于珠江新城西塔總平面規劃方案的復函

b.穗規函[2006]2083 號——關于送審建筑設計方案的復函

1.2.5 國家現行標準、規范、規定

《建筑設計防火規范》                       （GBJ 16-87）2001年版

《高層民用建筑設計防火規范》               （GB 50045-95）2005年版

《人民防空工程設計防火規范》               （GB 50098-98）

《民用建筑設計通則 》                      （GB 50352-2005）

《城市道路和建筑物無障礙設計規范》         （JGJ 50-2001  J114-2001）

《汽車庫建筑設計規范》                     （JGJ 100-98）

《汽車庫、修車庫、停車場設計防火規范》     （GB 50067-97）

《辦公建筑設計規范》                       （JGJ 67-89）

《商店建筑設計規范》                       （JGJ 48-88）

《旅館建筑設計規范》                       （JGJ 62-90）

《人民防空地下室設計規范》                 （GB 50038-2005）

《公共建筑節能設計標準》                   （GB 50189-200）

《建筑結構可靠度設計統一標準》             （GB 50068—2001）

《建筑結構荷載規范》                       （GB 50009—2001）

《混凝土結構設計規范》                     （GB 50010—2002）

《建筑抗震設計規范》                       （GB 50011—2001）

《建筑抗震設防分類標準》                   （GB 50223-2004）

《高層建筑混凝土結構技術規程》     （JGJ 3—2002）

《砌體結構設計規范》                       （GB 50003—2001）

《建筑地基基礎設計規范》                   （GB 50007—2002）

《建筑地基基礎設計規范》                   （DBJ 15-31-2003）

《通風與空調工程施工質量驗收規范》       （GB 50243－2002）

《城市區域環境噪聲標準》                 （GB 100070-88）

《建筑給水排水設計規范》                 （GB 50015-2003）

《二次供水設施衛生規范》                 （GB 17051-1997）

《游泳池和水上游樂池給水排水設計規程》   （CECS 14:2002）

《管道直飲水系統技術規程》               （CJJ 110-2005）

《10KV 及以下變電所設計規范》             （GB 50053-94）

《供配電系統設計規范》                   （GB 50052-95）

《低壓配電設計規范》                     （GB 50054-95）

《電力工程電纜設計規范》                 （GB 50217-94）

《電力裝置的繼電保護和自動裝置設計規范》 （GB 50062-92）

 《汽車庫、修車庫、停車場設計防火規范》   （GB 50067-97）

 《通用用電設備配電設計規范》             （GB 50055-93）

第二章 生活給水系統

2.1 本章概要

廣州珠江新城西塔生活給水系統種類較多，主要給水系統為：室外給水系統、室內冷水給水系統、熱水給水系統、管道直飲水系統等，其中室內給水系統應用了目前國內較新的技術：①承壓水罐及備用加壓系統合并的生活給水前置系統；②熱水支管循環技術；③空調余熱回收。本章將分別予以介紹。

2.2 用水量計算

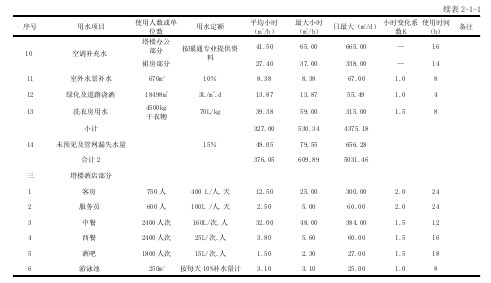

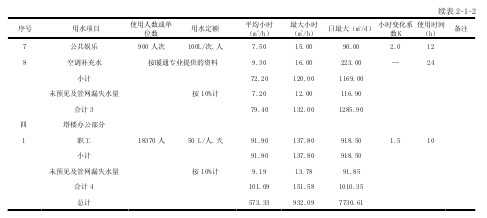

室內生活用水量，按《建筑給水排水設計規范》GB 50015-2003的規定逐項統計，主要用水項目及其用水量，見表2-1。

第三章 生活排水系統............24

3.1 本章概要..........24

3.2 排水體制...........24

3.2.1 污水設計流量................24

3.2.2 污水系統設計...........24

3.3 真空排水系統...........27

3.3.1 系統簡介及工作原理................. 27

3.3.2 系統組成..............28

3.4 酒店、公寓衛生間同層排水系統..............29

3.4.1 系統概況...........29

3.4.2 同層排水地漏的選用............... 30

3.4.3 壁掛式坐式大便器的選用............. 31

3.4.4 浴盆排水件的選用.................. 32

3.5 本章小結...................33

第四章 雨水排水系統........................34

4.1 本章概要.................34

4.2 雨水量計算.........34

4.3 系統簡介.........36

4.3.1 兩種雨水排水系統的比較.......... 36

4.3.2 系統組成................36

4.4 本章小結.............37

第五章 消防給水系統..............38

5.1 本章概要..................38

5.2 設計內容......38

5.3 系統選擇........38

5.4 消防用水量及消防水池..................39

5.4.1 消防用水量................... 39

5.4.2 消防水池........ 39

第五章 消防給水系統

5.1 本章概要

廣州珠江新城西塔是一座建筑高度超過 400.0m 多功能的大型公共建筑綜合體，如何使消防設計做到安全可靠、合理先進，是本工程消防設計的重中之重。本工程需要設置的消防系統種類種類繁多，幾乎包括了目前已有的全部消防滅火系統型式。本章主要介紹本工程消防水滅火系統的設計。

5.2 設計內容

設計內容包括：室內外消火栓滅火系統、自動噴水滅火系統、窗玻璃噴淋保護系統、大空間智能型主動噴水滅火系統、汽車庫自動噴水－泡沫聯用滅火系統、固定泡沫消防炮系統、IG-541氣體滅火系統、廚房專用滅火系統和建筑滅火器配置。

5.3 系統選擇

《高層民用建筑設計防火規范》GB50045-95（2005年版）第1.0.5條有如下規定：“當高層建筑的建筑高度超過 250m 時，建筑設計采取的特殊的防火措施，應提交國家消防主管部門組織專題研究、論證。”。此規定的涵義是，當建筑高度超過 250m 時，應采取“特殊的防火措施”，并應專題研究、論證。何謂“特殊的防火措施”？條文解釋為“是指設計中采取了本規范未作規定的或突破了本規范規定的防火措施”。這里說得非常明確，未規定的、突破規范的措施。我們的理解是：采取的防火措施，首先應滿足現行規范的規定，不得降低防火標準；其次應采取加強措施，保證整個滅火設施及系統的完整及可靠，使其在防護對象發生正�；馂�(zāi)時能有效撲救。

本工程設計前，國內已建成或在建的有2座超過400m的建筑（上海金茂大廈420m，上海環球金融中心 492m）。因此，在進行工程設計之前，我院專門到其設計單位和施工現場做了詳細的調研，并最終由我院給排水專業總工程師王峰研究員確定把消防水池設置在建筑物屋面，突破了把消防水池布置在地下室等低位的傳統做法，西塔給排水設計組根據所確定的消防水系統，對所有水池容積的選定、水泵的選型和設置的樓層，均在以下章內進行了詳細的闡述。

結論

通過本項目的綠色設計，探討得出結論：

1、加壓給水系統方面，采用“承壓水罐及備用加壓系統合并的生活給水前置系統”由于可充分利用市政管網余壓，每年可節省電量為558500kw/h。

2、空調冷凝水回收再利用，節省空調補水量21.7%；空調余熱的回收利用，年節省電量2397300萬kw?h。 3、采用熱水支管循環技術，可以減少因放掉冷水所浪費的水，節水率約5%，年節水量3500m

3；空地下室衛生間采用真空排水系統，年節水約69000m3。

4、建筑高度超過 200m的超高層建筑，建議消防水池設置在屋頂，使得整個建筑除頂部樓層由于重力供水壓力不足而需要采用穩高壓消防給水系統外，其它樓層均為常高壓供水系統，大大提高消防供水的可靠度和安全度。

以上幾點是我在設計過程中的一些工作經驗和設計體會，希望能與同行交流學習，并對剛走出校門的設計新人提供一定的幫助。


參考文獻:

• [1] 王新文,胡云杰.  虹吸式屋面雨水排水系統利弊分析[J]. 建筑科學. 2009(04)
• [2] 楊琦.  循環冷卻水系統中的余熱利用探討[J]. 給水排水. 2009(02)
• [3] 黃曉家,趙雨舟,高敬,馬寧.  我國屋面雨水排水技術應用的研究與發展[J]. 給水排水. 2007(02)
• [4] 樊建軍,魏曉安,王峰.  管網疊壓供水技術存在的主要問題及解決途徑[J]. 中國給水排水. 2006(22)
• [5] 劉振印.  波節管換熱器的研制與特點[J]. 給水排水. 2004(11)
• [6] 劉文鑌,徐竑雷,柴慶,焦蘭芬.  中國國家大劇院消防設計[J]. 給水排水. 2004(10)
• [7] 姜文源.  隱蔽式安裝系統同層排水技術簡介[J]. 給水排水. 2004(09)
• [8] 劉西寶.  陜西大劇院消防給水設計探討[J]. 給水排水. 2003(04)
• [9] 范舍金.  真空衛生系統初探[J]. 給水排水. 2001(07)
