發布時間：2014-12-12 11:36



【摘要】 隨著近幾年高速鐵路事業的快速發展,中國正逐步成為世界上高鐵運營里程最長、在建規模最大、運營速度最快的國家。但隨之而來的高鐵安全問題也引人關注。由于高速鐵路具有速度快、制動距離長等特點,高速鐵路事故易造成人員傷亡大、財產損失重的后果,因此高鐵的應急救援管理已成為重要課題。本文針對列車在高速鐵路區段內發生的事故,結合地理信息系統(GIS)技術,對高鐵沿線的應急救援管理進行研究。主要研究?jī)?nèi)容如下：1、高鐵沿線應急救援管理系統的總體設計和需求分析,為系統選擇軟硬件環境。2、根據系統的需求分析,設計系統的功能模塊,包括：現場信息查看模塊、應急預案查詢模塊、資源優化查詢模塊和事后總結模塊。3、整合收集的數據、地圖、文字資料,在ArcGIS中構建Geodatabase系統數據庫及圖層,實現車站、線路、救援資源等的可視化顯示,使用戶能直觀感受,方便決策者決策。4、根據構建的地圖,建立包括鐵路、公路、車站、醫院、公安、消防在內的交通網絡模型,并進行網絡分析,查找兩種運輸方式下以時間為判定標準的最優資源配置點及最優路徑。5、在Visual Studio中利用C#語言,完成高鐵沿線應急救援管理系統的開發,實現現場圖片、視頻、列車信息等的查看,應急預案的查找、修改及添加功能。同時嵌入ArcGIS Engine進行二次開發,實現高鐵沿線地圖、救援資源儲備點、高鐵橋梁CAD圖的查看,救援資源優化查詢功能。高鐵沿線應急救援管理系統在應急救援的決策中起輔助作用,方便決策者快速查看相關信息并得出最優方案,提高應急救援的效率,降低事故引起的損失,同時提高鐵路的信息化程度,對實現高速鐵路的安全運營具有現實的參考價值。

第1章緒論



1.1研究背景

隨著改革開放的不斷深入，中國經濟的快速發展，我國鐵路事業蓬勃發展，線路里程、運行速度及服務質量不斷提高，尤其是在高速鐵路出現之后，我國鐵路運輸?shù)倪\(yùn)行速度、最高時速及線路總里程不斷創新高，發展的速度和規�？胺Q奇跡。從2003年秦沈客運專線——我國第一條高速鐵路開通以來，經過十幾年的快速發展，我國高速鐵路的運營里程從無到突破一萬公里（截止2013年12月），國務院印發的《“十二五”綜合交通運輸體系規劃》指出，中國將于2015年貫通“四縱四橫”高鐵網絡，屆時中國高鐵總里程將達到1.8萬公里，約占世界高鐵總里程的一半。京滬高鐵創造了486.1公里時的世界運營鐵路試驗最高時速。中國正在逐漸成為世界上高鐵運營里程最長、運營速度最快、系統集成能力最強、技術最全、在建規模最大的國家。

通過改造既有線使運行時速達200公里以上或者新修線路的運行時速達250公里以上的鐵路線路稱之為高速鐵路。隨著鐵路的不斷提速以及高速鐵路的大規模修建并陸續投入運營，我國鐵路運輸系統已逐步成為高速度、大運量、高密度和復雜系統。伴隨著高速鐵路發展而來的高鐵事故也時有發生，其事故等級、危害程度及事故影響的時空跨度隨著速度的提高而不斷提高。在世界范圍內，高鐵事故為數不少，在我國，事故更為頻繁，尤其是2011年7月23日發生的甬溫線動車追尾特別重大鐵路事故，引起了國內外民眾的關注，給我們帶來了深刻的反思，事故暴露出鐵路在安全基礎和管理上存在薄弱環節，在重大事故的應急救援和管理上缺乏經驗。據不完全統計，鐵路每年平均發生行車事故815起，給國家造成的經濟損失推測值達3.3億元人民幣，造成的間接經濟損失更是無法估量。

相對于普通鐵路而言，高速鐵路具有運行速度快、制動距離長、橋險比高、地處偏僻、線路封閉性強等特點，因此，高速鐵路的事故相較于普通鐵路有以下特點：①易造成大量人員傷亡，高速鐵路由于運行速度快，制動距離長，因此緊急停車時很容易造成車廂間擠壓，車輛間的追尾而瞬間造成人員傷亡。②易造成線路長時間中斷，由于高速鐵路行車密度大，上下行分隔，一旦發生事故，極易造成線路的中斷，且由于傷亡較大而使線路中斷時間較長。③易發生“二次事故”，由于高速鐵路為電氣化線路，且橋險比高，因此事故發生后極易引起火災或者列車脫軌沖出橋面等情況，從而引起二次事故。④易影響社會和諧穩定，且由于上訴三個特點，一旦發生高鐵事故，易造成交通堵塞，影響鐵路正常的行車秩序，且持續時間長，社會影響大，容易引起國內外媒體輿論的特別關注和社會恐慌。同時如果善后工作處理不及時或不當，容易激化現場矛盾，引發群體沖突，從而影響社會的和諧穩定。



1.2研究現狀

1.2.1高鐵應急救援的研究現狀

自第一個應急管理國際組織一國際應急管理協會，成立以來，與應急管理相關的問題逐漸成為各國學者研究討論的熱點，并逐步推廣到各個領域。

自上90世紀年代以來，歐美發達國家的應急救援系統已經在社會維穩、經濟發展等方面起重要作用而逐漸成為整個國家的應急體系中的重要部分。例如，美國、歐盟、日本等國家地區，都建立了完備的應急救援管理體系，其中包括頒布有關法律法規、組建監管機構、建立指揮體系等方面，形成了一套較為完整的應急救援體制和系統，并已逐步建立起標準化的應急管理體系，使整個應急管理體系和應急救援工作更加科學化、規范化。

鐵路作為常用交通工具，是國家的重要基礎設施，在運輸體系中發揮重要的作用。而其中高速鐵路作為鐵路運輸中的后起之秀，更是鐵路運輸?shù)奈磥?lái)。因此關于鐵路，尤其是高速鐵路的應急救援研究顯得十分重要。Rosmuller等探討了鐵路貨物列車在險道中發生事故后實施救援可能性。Krmer等探討了德國地方鐵路與國鐵銜接處的事故救援的管理。謝志剛在考慮鐵路應急救援的反應時效、覆蓋面積、風險評估以及鐵路自身的特點等因素后，建立了鐵路應急救援點設置的數學模型。除了在算法模型方面的研究，還有關于系統構建的研究，Roberto等研究了基于分散定位系統的鐵路應急管理后備系統，通過建立列車定位系統、車地通信和數據分析等來構建鐵路的應急救援系統。王旭陶鵬“根據近年來的重大鐵路事故案例，分析事故成因及事故救援特點，提出了高速鐵路動車的救援技術戰術和措施。馬永剛，于睿劫“在分析了高速鐵路中的應急救援指揮通信系統的功能及組成后，提供了成功應用的案例。

同時，發達國家在多年的探索發展之后，大都形成了符合本國實際情況的鐵路應急救援管理體系，主要法律法規、管理機構、救援物資及人員配備、指揮系統等。



第2章應急救援管理系統的分析和設計



2.1系統總體設計

2.1.1應急救援的作用

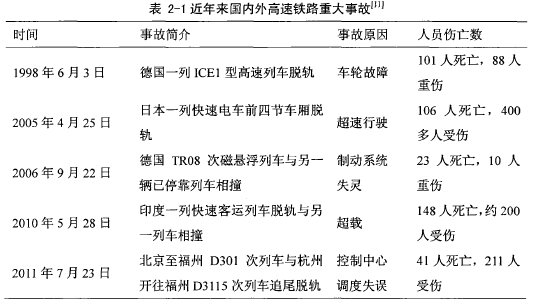

隨著高速鐵路的快速發展，盡管科技含量很高，但是由于其自身速度快這一特點，高速鐵路發生列車脫軌、顛覆、撞車等事故的概率越來越大，嚴重影響行車安全。列車在高速行駛狀態時，如遇緊急情況，可供改錯避免事故的時間短，方法少，因此極易發生事故。近年來發生的一些重大高速鐵路事故，如表2-1所示。

為了能在事故發生后及時的將損失和傷亡降至最低，就需要在事故后幵展積極、正確的應急救援。安全生產是進行鐵路工作的重要原則，是鐵路部門在運輸工作中的一貫方針，因此，在運輸組織上，鐵路部門為應急救援設立了應急救援隊、應急救援班、應急救援列車以及其他一些應急救援設備。開展應急救援的目的是在事故發生后，能在最短的時間保證救援物資、設備和人員的到達，盡可能減少損失，盡快恢復線路正常狀態，減少事故對整個鐵路系統的影響。在應急救援過程中，應急救援的效率將直接影響事故救援的最終效果，因此加強應急救援的效率對降低損失非常重要。

為防患于未然，在積極做好事后處理的同時，要加強鐵路職工的技術水平，完善應急救援預案和應急救援設備，盡可能減少事故發生的可能。綜合而言，應急救援就是為了縮短鐵路事故可能延續的時間，減輕鐵路事故可能造成的損失，最大程度地保障人民的生命與財產安全。



2.2系統需求分析

作為一個面向用戶的系統，必須首先了解用戶的需求。根據軟件工程的理論，系統的需求分析指的是將用戶最初的非形式化的需求轉化為滿足用戶要求的、開發人員可以理解的軟件產品的過程，它的目的在于確定軟件的功能、性能、可靠性、可用性、接口、約束、環境等。簡單而言，系統需求分析就是開發滿足用戶各種不同需要的系統，即系統能做什么而不是系統怎么做。

為完成上述目標必須要對系統有詳細的了解，對系統的需求有詳細的描述。然而，系統開發人員不是系統未來的用戶，系統的需求和約束也沒有扎根于他們的經驗中，這就導致捕獲需求很困難因此，需求分析也是開發人員模擬用戶心理，將用戶的需求付諸實踐的過程。同時，在系統設計開發中必須使用用戶語言來描繪用戶需求，使用戶能很好的使用開發者的程序。

需求分析分為兩部分：功能性需求分析和非功能性需求分析。功能性需求分析指的是本系統必須提供哪些服務。通過功能性需求分析確定系統必須完成的功能，如本系統的應急預案查詢、地理信息查看等。非功能性需求分析指的是本系統所受的約束。通過非功能性需求分析確定系統的某些性質，如可維護性等。

2.2.1功能性需求分析

從用戶的角色出發通過探尋不同用戶對本系統的要求來設置系統的功能才能讓系統更好的服務用戶，滿足用戶的需求，發揮應有的功效。在高鐵應急救援管理系統中，參與系統的用戶有：需要決策支持的用戶、最終決策人員、系統管理人員。各類用戶對本系統的需求如下：

1、需要決策支持的用戶的需求分析：需要決策支持的用戶所關注的是事故發生后系統所能夠提供的基礎信息。因此，該類用戶對本系統的需求為事故發生后通過本系統能夠得到事故基本信息，如傷亡情況、事發路段、事故種類等，以此來確定事故類型、事故等級、事故地點、事故原因等信息，在系統提供的應急預案庫中，根據事故的類型、等級、地點、原因，查找對應的應急救援預案來執行。為滿足上述需求，系統提供事故現場的圖片查看功能，監控視頻播放功能，高鐵線路圖查看功能。



第3章系統數據庫設計........22

3.1系統數據組成......22

3.2數據模型......23

3.2.1柵格數據模型........23

第4章救援資源的優化選擇.......38

4.1交通網絡模型......38

4.2網絡分析....39

第5章高鐵應急救援管理系統的實現.......50

5.1系統運行界面.......50

5.2現場信息查看.......51



第5章高鐵應急救援管理系統的實現



5.1系統運行界面

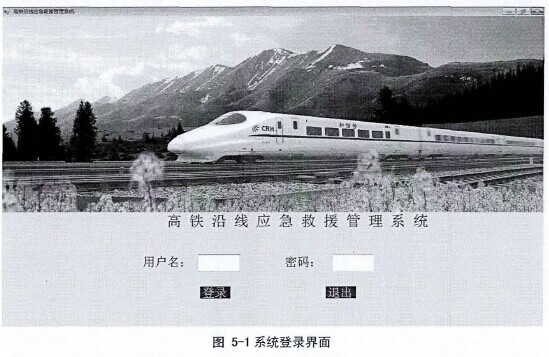

高鐵應急救援管理系統涉及鐵路應急預案、鐵路線路屬性等鐵路內部資料，為保護資料安全，因此需要特殊口令才能登錄，登錄界面如圖5-1所示。通過輸入匹配的用戶名和密碼，進入系統。

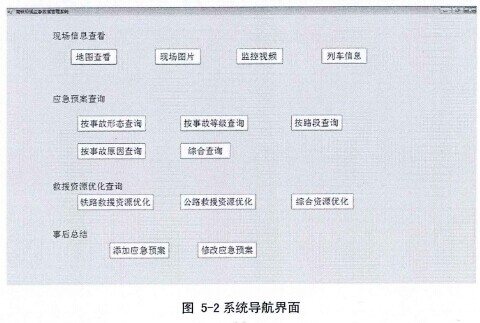

按照用戶需求，系統分為四個功能模塊：現場信息查看、應急預案查詢、救援路徑優化、事后總結。各個功能模塊下設多個子模塊，為方便決策者快速查找所需功能，系統設立導航界面，如圖5-2所示。



結論

本文利用GIS技術對高鐵沿線應急救援管理系統進行分析研究，主要的工作如下：

1、分析高鐵沿線應急救援管理系統用戶的需求，結合用戶的需求構建系統功能模塊和數據庫。對現有軟件進行比選，最終選定以ArcGIS為開發平臺，利用ArcGIS Engine在Visual Studio 2010中進行二次開發，以C#為編程語言。

2、根據系統功能模塊，將收集的各種格式的數據、資料進行分類、整合和格式轉化，建立地理數據庫，包括基礎地理數據庫、救援物資數據庫和應急預案數據庫，并在ArcGIS中創建AF線沿線地圖，實現車站、線路、救援資源等的可視化顯示，使用戶能直觀感受，方便決策者決策。

3、利用ArcGIS，在地圖中構建包括鐵路、公路、車站、醫院、公安等在內的交通網絡模型，并對此模型進行網絡分析，得出距離每個車站時間最短的醫院、公安部門、消防部門，并高亮顯示兩者間的最優路徑。

4、使用C#語言，完成高鐵沿線應急救援管理系統的開發，將文字、圖片、視頻、CAD、電子地圖等資料整合，實現以下功能：系統的地圖、圖片、視頻、列車信息等的查看；應急預案按事故形態、事故等級、事故路段、事故原因以及綜合查詢；查看目標車站或事故點最近醫院、公安部門、消防部門以及救援列車、救援資源，并顯示最優路徑；事故后對應急預案的修改和新增。

5、本系統在應急救援的決策中起輔助作用，方便決策者快速查看相關信息并得出最優方案，提高應急救援的效率，降低事故引起的損失，同時提高了鐵路的信息化程度。


參考文獻:

[1] 陶鵬.  高速列車交通事故應急救援對策研究[J]. 中國公共安全(學術版). 2012(03)
[2] 王旭.  對高速鐵路事故原因分析及救援的探討[J]. 中國應急救援. 2012(04)
[3] 馬永剛,于睿劼.  應急救援指揮通信系統在高速鐵路中的應用[J]. 科技創新導報. 2011(30)
[4] 韓瑋.  覆車之鑒:國外鐵路救援啟示[J]. 決策探索(上半月). 2011(10)
[5] 杭東.  國外發達國家如何防范高鐵事故[J]. 生命與災害. 2011(09)
[6] 趙華.  國外發達國家高鐵安全管理經驗之鑒[J]. 湖南安全與防災. 2011(09)
[7] 李濤,郭風冬.  高速鐵路防災系統建設的思考[J]. 內蒙古科技與經濟. 2011(13)
[8] 李管良.  高速鐵路交通事故處置對策思考[J]. 武警學院學報. 2010(12)
[9] 張學兵,樊艷,張繼峰.  鐵路防災安全監控系統在京津城際鐵路中的應用[J]. 中國鐵路. 2009(11)
[10] 張莉艷,李平,劉春煌.  鐵路應急預警信息共享的研究[J]. 鐵路計算機應用. 2009(08)
